Fabrication du CR SUD, qui veut/peut participer ?

Oui, mais il faudra contrôler et donc sûrement redresser 2 pièces de plus...

Frock a écrit:

Nanar, a quelle adresse j'envois ta commission ?

J'ajoute ça à ton ardoise, on réglera ça quand on se reverra.

un marbre ? pour quoi faire ? c'est pour ceux qui pondent leurs cadre sur le tas et qui soudent de traviol ou pour la grande série...
si vous saviez tout ce qu'on peut faire avec un bout de tige fileté et 4 écrous...

CoupSoud est un EXCELLENT soudeur, il aura des plans, et la conception du cadre fait qu'il n'aura pas besoin de sortir le mètre pour positionner/assembler/pointer ses éléments ou fois qu'il aura façonner chaque morceau de tube.

J'lui détaillerai au moment venu la gamme de fabrication...

Frock, les pièces 21 font parti du marbre du BO

Ok donc les 21 de travers, voilées, chauffée a mort pyis trempée dans l'huile histoire de bien faire chier l'soudeur ! :cheers.

Frock a écrit:

Ok donc les 21 de travers, voilées, chauffée a mort pyis trempée dans l'huile histoire de bien faire chier l'soudeur ! :cheers.

saboteur

CoupSoud, une fois que tu auras le moulin, tu me referas une p'tite verif/correction du relevé des points de fonderie (Bolo, il faut bien qu'un pro vérifie ), que je puisse mettre a jour au millimètre près...

Je parle de ceux-la :


Voila pour l'assemblage du cadre, une fois qu'on aura fabriqué toutes les pièces :

Assemblage de la boite AR autour du moteur :

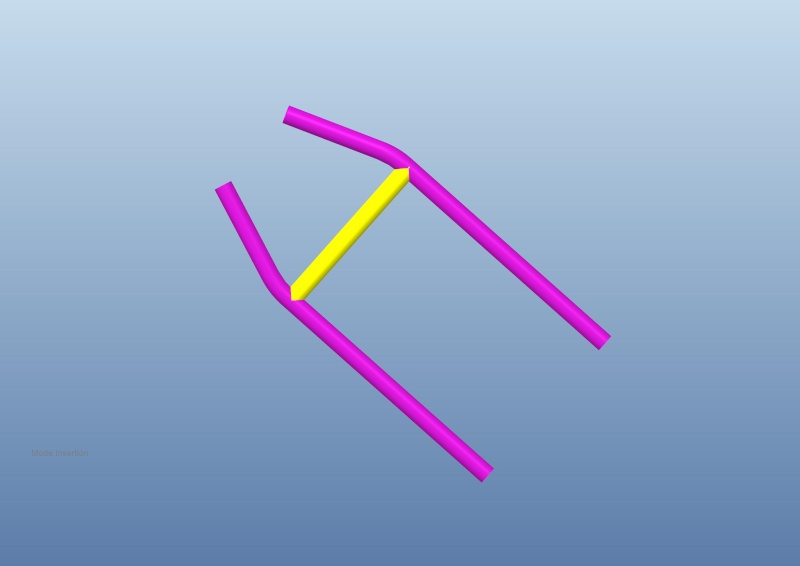

Assemblage des haubans "verticaux" :


Assemblage des haubans "diagonaux" :


Assemblage des ancrages d'amortisseurs hauts :


Assemblage de l'assise :


Assemblage des ancrages d'amortisseurs hauts sur l'assise :


Assemblage des haubans "verticaux" sur la boite :


Assemblage des haubans "diagonaux" sur la boite :


Assemblage des renforts :


Assemblage de l'assise pour boucler la boucle :


Grugeage Ø50 en se guidant sur la tôle de renfort et bien parallèle a l'assise :

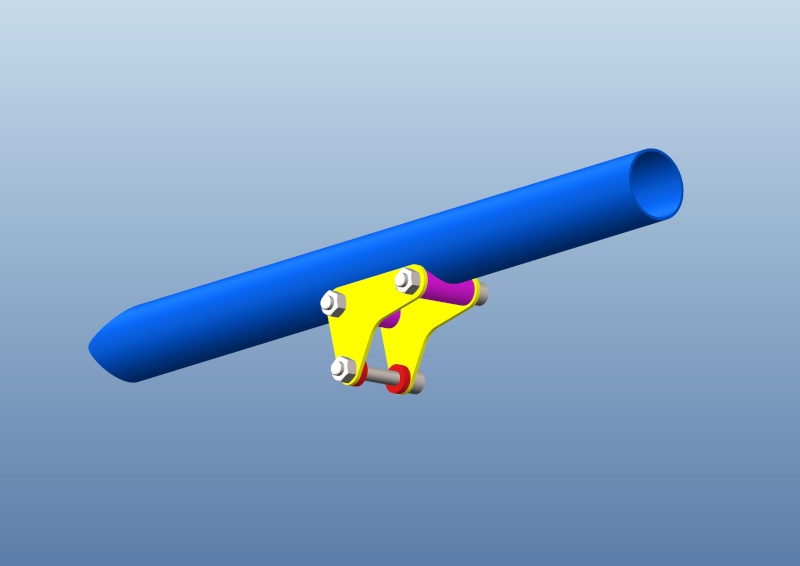

Assemblage du tube Ø50 horizontal :

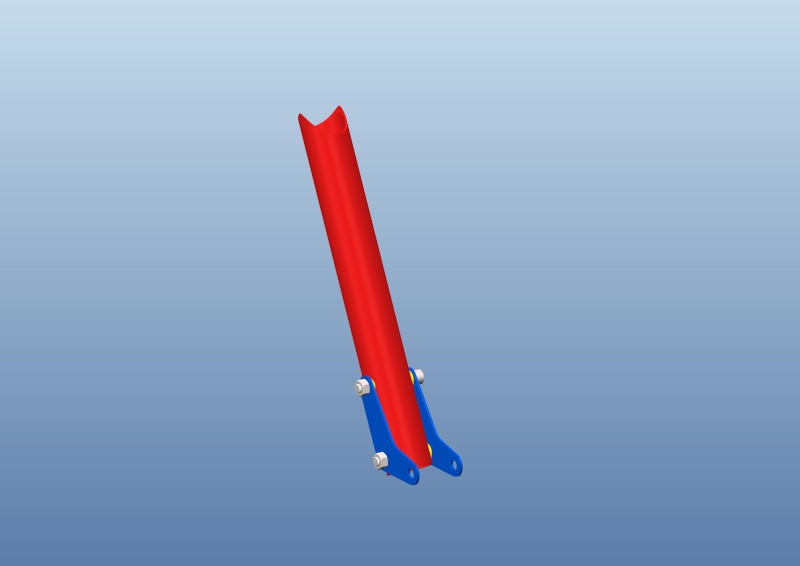

Assemblage du tube Ø50 diagonal :


Assemblage des 2 tubes, on fixe les 2 tubes sur le moulin, on positionne au bon angle et on pointe :


Assemblage du tube de colonne, on met tout ca bien a plat sur la table a souder, on positionne au bon angle et on pointe :

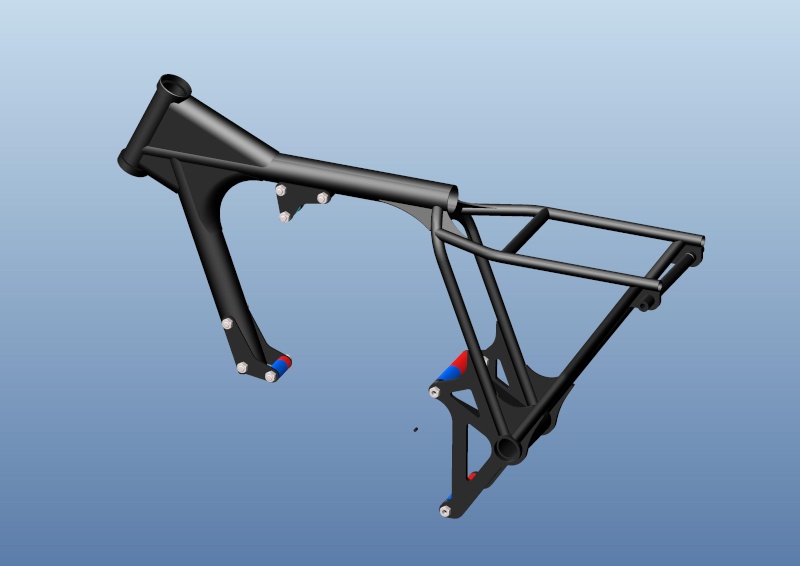

Assemblage de l'avant et de l’arrière, on boulonne tout sur le moulin, on s'assure du parallélisme AV/AR et on pointe :


Assemblage des renforts :


Assemblage du renfort haut de colonne (on peut faire cette étape avant l'assemblage avec la boucle AR) :

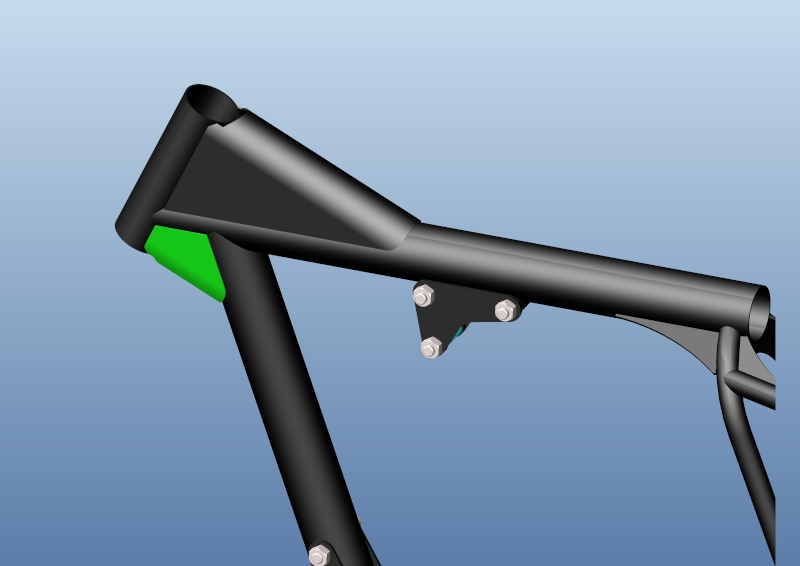

Assemblage du renfort bas de colonne (on peut faire cette étape avant l'assemblage avec la boucle AR) :

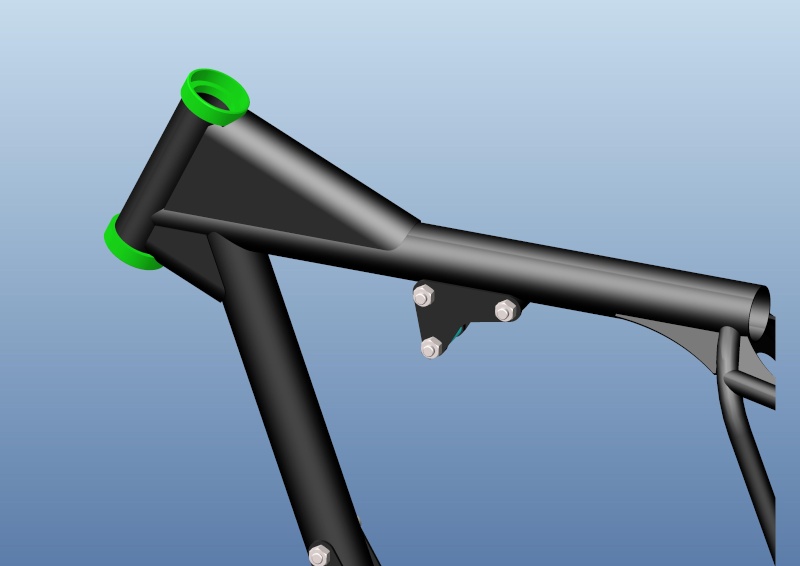

Assemblage des portées de roulement (on peut faire cette etape avant l'assemblage des renforts.. le truc étant de garder une planéité totale avec toute la colonne sans être emmerdé par les portées de roulements, au choix du soudeur...) :

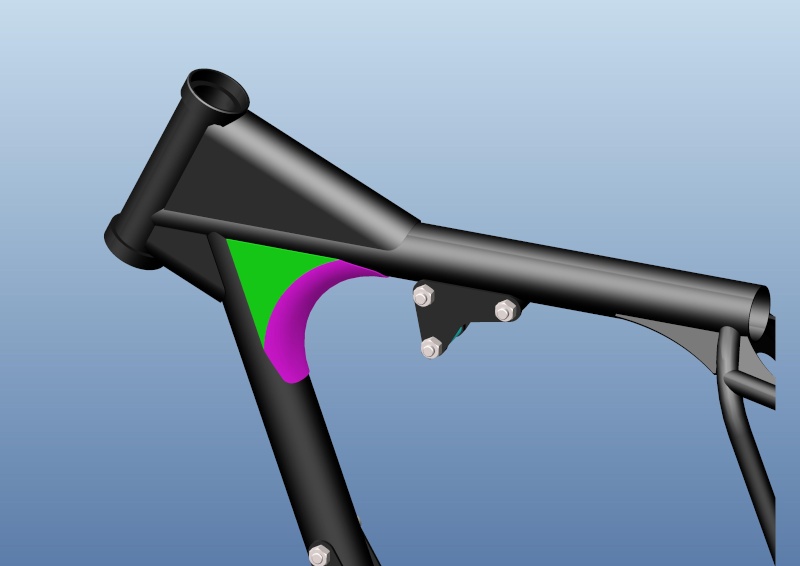

Assemblage des renforts centraux :


Voilaaaaaaa, en 2h-3h, c'est pointé/soudé :

Faut deux ans pour souder ça !

Bon sinon Matt, il me faut en urgence avant demain midi les plans échelle 1 des pièces 21 et 22 qui pourraient peut-etre bénéficier d'un envoi commun dans le sud !
En format c'que tu veux tu te démerdes !
STP !

Frock a écrit:

Faut deux ans pour souder ça !

Bon sinon Matt, il me faut en urgence avant demain midi les plans échelle 1 des pièces 21 et 22 qui pourraient peut-etre bénéficier d'un envoi commun dans le sud !
En format c'que tu veux tu te démerdes !
STP !

j'te fais un plan que je poste ici ou tu veux un DWG/DXF que je t'envoie par mail ?

Tu m'envois par mail les fichiers.
Je te donne mon adresse mail en MP.

t'as un accès découpe numérique ?? Je t'envoie les fichiers en parallèle sur ton mail...

Matt_92 a écrit:

Elledudo !!

Numero 8 - le logement de roulements pour la colonne de direction, alu ou acier je m'en fiche (même si acier c'est mieux) :
Le Ø46 c'est pour rentrer de le tube de 50x2, j'ai pas les tolérances...
Le Ø52 c'est pour recevoir le roulement 52x26x15 conique, j'ai pas les tolérances...
Si on garde un 0/+0.2 sur l'ensemble (sauf sur les 2 diamètres ci-dessus a +/-0.05 s'il peut), ça me parait good pour ne pas embêter ton pote/collègue... CoupSoud il réajusteras s'il faut..

ACIERRRRRRRRRRRRRR (j'm'ai trompé)

Je suis époustouflé, espaloufi on dit ici par votre boulot
Quand on sait préparer le taf comme vous, ensuite c'est vrai que ça simplifie les choses malgré le fait que c'est le soudeur qui fait ensuite la différence.
Soit CoupSoud (qui coupe et qui soude ...... )

2/3 heures pour souder ça ... Je ne savait pas que CoupSoud est en fait un robot d'usine

Quand tout est prêt y en a pas pour plus longtemps

Le soudage c'est rapide, c'est la préparation qui est longue. Et mieux c'est préparé, plus le soudage est rapide, et beau.

Matt_92 a écrit:

t'as un accès découpe numérique ?? Je t'envoie les fichiers en parallèle sur ton mail...

Non !

CoupSoud a écrit:

Quand tout est prêt y en a pas pour plus longtemps

Le soudage c'est rapide, c'est la préparation qui est longue. Et mieux c'est préparé, plus le soudage est rapide, et beau.

C'est comme la peinture.... Ou le sexe....

Frock a écrit:

Matt_92 a écrit:

t'as un accès découpe numérique ?? Je t'envoie les fichiers en parallèle sur ton mail...

Non !

ah ben pourquoi tu voulais les fichiers ?

j'te remets les plans en ligne, okazou....

CoupSoud a écrit:

Quand tout est prêt y en a pas pour plus longtemps

Le soudage c'est rapide, c'est la préparation qui est longue. Et mieux c'est préparé, plus le soudage est rapide, et beau.

on est d'accords mon poulet

Frock a écrit:

CoupSoud a écrit:

Quand tout est prêt y en a pas pour plus longtemps

Le soudage c'est rapide, c'est la préparation qui est longue. Et mieux c'est préparé, plus le soudage est rapide, et beau.

C'est comme la peinture.... Ou le sexe....

Je sais pas je sais pas faire.... Mais je peins très bien en revanche


Matt, beau taf' sur le châssis... comme d'hab...

j'ai hate de te voir couper et souder tout ça...

Ah mais c'est moi qui coupe et qui soude ?!?

Elle a acheté le tube, La Chose ??

Matt_92 a écrit:

Elle a acheté le tube, La Chose ??

Ben non pas encore, j'attends que tout soit terminé dans la réflexion
Le nombre de fois où j'ai acheté avant de réfléchir, ça remplit une cabane actuellement....

Tu veux que je te debarasse ?

The Thing a écrit:

Je suis époustouflé, espaloufi on dit ici par votre boulot

Matt -->

CoupSoud a écrit:

Quand tout est prêt y en a pas pour plus longtemps

Le soudage c'est rapide, c'est la préparation qui est longue. Et mieux c'est préparé, plus le soudage est rapide, et beau.

"Un boulot bien préparé est un boulot à moitié fait" comme on dit dans le milieu.

The Thing a écrit:

Matt_92 a écrit:

Elle a acheté le tube, La Chose ??

Ben non pas encore, j'attends que tout soit terminé dans la réflexion
Le nombre de fois où j'ai acheté avant de réfléchir, ça remplit une cabane actuellement....
